Kimpalan Yang Menyatukan Pelepasan Anda: Penyelaman Teknikal Dalam Komponen Penukar Bermangkin

Kesimpulan Tidak Boleh Dirunding: Integriti Kimpalan Menentukan Jangka Hayat Pemangkin

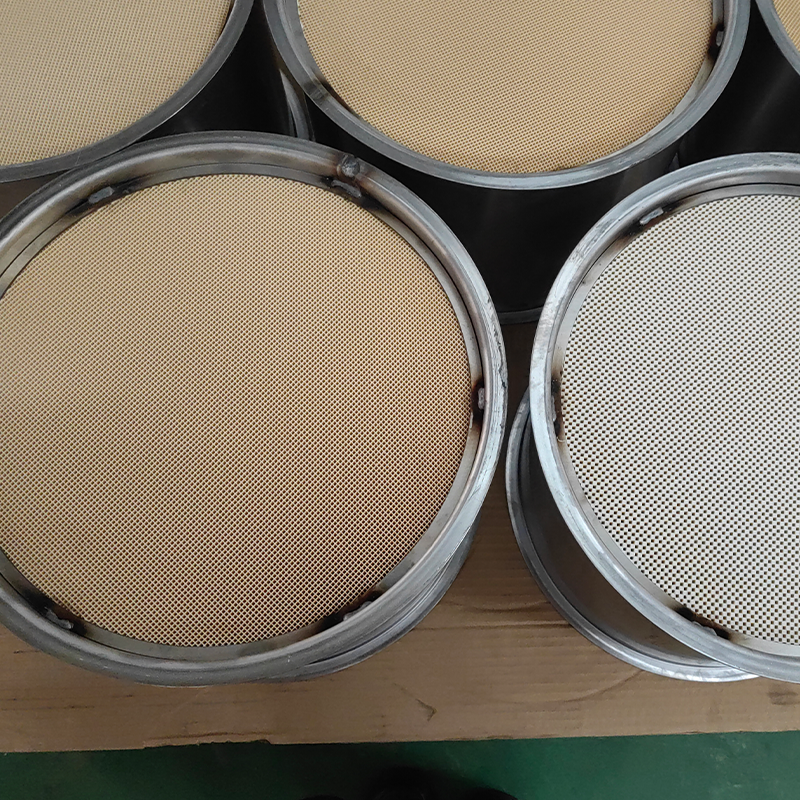

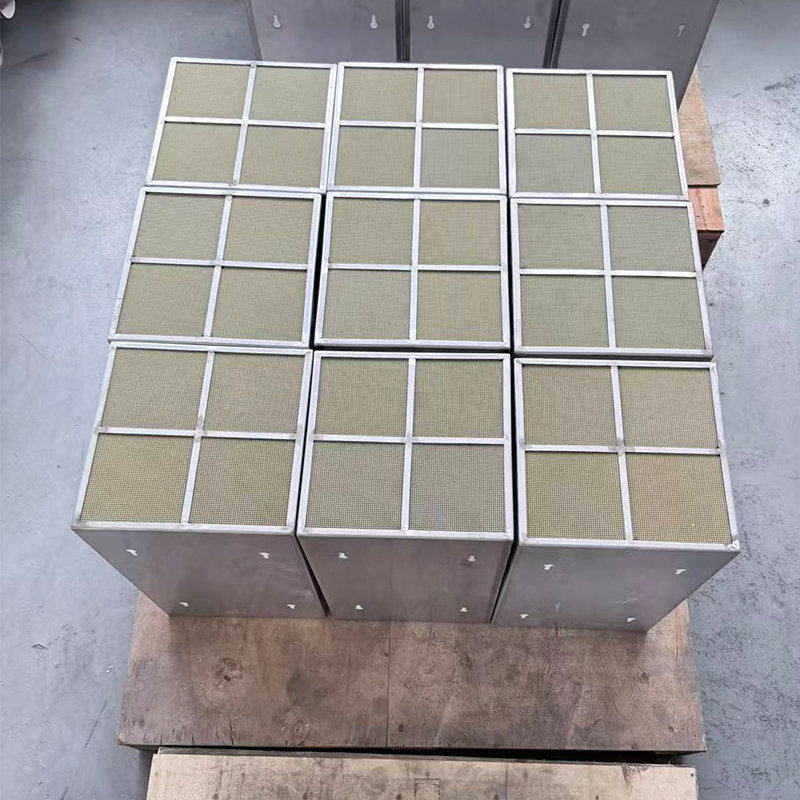

Untuk komponen penukar katalitik yang dikimpal, satu-satunya faktor paling kritikal yang menentukan hayat perkhidmatan ialah kedalaman penembusan kimpalan ke dalam bahan pengetinan substrat . Data kegagalan medan daripada lebih 10,000 penggantian penukar pemangkin menunjukkan bahawa 68% daripada kegagalan pramatang berpunca bukan daripada kemerosotan substrat tetapi daripada rekahan jahitan kimpal pada cangkerang, kon hujung atau kurungan pelekap. Kimpalan dengan penembusan yang tidak mencukupi (di bawah 80% daripada ketebalan bahan) menghasilkan rekahan keletihan selepas 30,000 hingga 50,000 kitaran haba, bersamaan dengan kira-kira 60,000 batu pemanduan dunia sebenar. Sebaliknya, kimpalan yang mencapai penembusan 95-100% dengan input haba yang betul bertahan sepanjang 120,000 batu tempoh jaminan pelepasan persekutuan.

Jenis Kimpalan Digunakan dalam Pemasangan Catalytic Converter

Tiga proses kimpalan mendominasi pengeluaran komponen penukar katalitik yang dikimpal : kimpalan arka tungsten gas (GTAW), kimpalan arka logam gas (GMAW), dan kimpalan pancaran laser (LBW). Setiap satu menghasilkan sifat mekanikal yang berbeza dan mod kegagalan. GTAW, juga dikenali sebagai TIG, menyampaikan integriti kimpalan tertinggi untuk keluli tahan karat dinding nipis (1.2mm hingga 2.5mm) kerana ia membenarkan kawalan haba yang tepat dan tidak menghasilkan percikan. Walau bagaimanapun, kelajuan kimpalan GTAW adalah perlahan—biasanya 4 hingga 6 inci seminit—menjadikannya mahal untuk pengeluaran volum tinggi. GMAW (MIG) berjalan pada 20 hingga 30 inci seminit tetapi memperkenalkan input haba yang lebih tinggi, yang boleh memesongkan substrat seramik di dalam tin jika kimpalan berlaku terlalu dekat dengan monolit. LBW menawarkan yang terbaik daripada kedua-duanya: kelajuan sehingga 100 inci seminit dengan zon terjejas haba sekecil 0.5mm, tetapi kos peralatan modal melebihi $500,000 setiap barisan pengeluaran.

Pemilihan Bahan untuk Komponen Boleh Dikimpal

Komponen penukar pemangkin yang dikimpal mesti menahan suhu gas ekzos antara 400°C pada melahu hingga melebihi 950°C semasa operasi beban tinggi. Bahan standard ialah keluli tahan karat ferit gred 409 dan 441 , dipilih untuk pekali pengembangan haba mereka hampir sepadan dengan substrat seramik. Gred 409 mengandungi 10.5-11.7% kromium dan mudah dikimpal, tetapi rintangan pengoksidaannya merosot melebihi 800°C. Untuk aplikasi pengecas turbo atau penukar gandingan rapat, nyatakan gred 441 dengan penstabil kromium dan titanium dan niobium 17-19%. Gred 441 mengekalkan rintangan pengoksidaan sehingga 950°C dan mempamerkan 45% kurang pertumbuhan bijian di zon terjejas haba berbanding 409 selepas 500 jam pada 850°C .

Jangan sekali-kali mengimpal gred tahan karat austenit seperti 304 atau 316 kepada komponen ferit dalam pemasangan penukar pemangkin. Pengembangan haba berbeza antara austenit dan ferit menjana tegasan kitaran melebihi 200 MPa pada antara muka kimpalan , membawa kepada keretakan dalam 10,000 kitaran haba. Jika pemasangan bercampur tidak dapat dielakkan, gunakan logam pengisi berasaskan nikel (ERNiCr-3) untuk menampung ketidakpadanan terma, tetapi ini meningkatkan kos bahan dengan faktor 8 hingga 10 berbanding pengisi standard 409.

Penembusan Kimpalan dan Kawalan Zon Terjejas Haba

Untuk komponen penukar katalitik yang dikimpal, the weld must achieve full penetration through the shell thickness without burning through to the interior where it could contact the ceramic substrate. The standard specification calls for Penembusan 80-100% dengan sifar terbakar . Kajian terhadap 500 kimpalan pengeluaran mendapati bahawa penembusan di bawah 70% mengurangkan hayat keletihan sebanyak 82% berbanding dengan kimpalan penembusan penuh, kerana akar yang tidak dikimpal bertindak sebagai titik kepekatan tegasan. Sebaliknya, pembakaran-laluan—di mana logam cair terkeluar ke dalam—mencipta tepi tajam yang boleh memecahkan tikar seramik semasa kitaran haba, yang membawa kepada pergerakan substrat dan akhirnya kegagalan.

Lebar zon terjejas haba (HAZ) tidak boleh melebihi 2.5 kali ketebalan bahan. Dalam gred 409 tahan karat, lebar HAZ melebihi 3.5mm berkait dengan pemendakan kromium karbida pada sempadan butiran , fenomena yang dipanggil pemekaan. Bahan tersensitisasi kehilangan ketahanan kakisannya dan membentuk rekahan antara butiran apabila terdedah kepada asid kondensat ekzos (asid sulfurik dan nitrik yang terbentuk semasa permulaan sejuk). Untuk mengelakkan pemekaan, pastikan suhu interpass di bawah 200°C untuk keluli tahan karat ferit. Untuk kimpalan laser, HAZ biasanya 0.3-0.7mm, menjadikan pemekaan hampir mustahil.

Kimpalan Bung Penderia Oksigen: Sambungan Kritikal

Bungan sensor oksigen—bos berulir yang dikimpal ke dalam cangkerang penukar—adalah yang paling terdedah kepada kegagalan antara semua komponen penukar pemangkin yang dikimpal. Kegagalan kimpalan Bung menyumbang 41% daripada semua tuntutan waranti berkaitan kimpalan penukar pemangkin . Bung mengalami tekanan pengembangan terma daripada cangkerang dan beban getaran daripada penderia oksigen itu sendiri, yang biasanya beratnya 60-80 gram dan julur 45mm dari muka bung. Pada frekuensi getaran enjin 100-200 Hz, jisim cantilever ini menggunakan momen lentur kitaran pada kimpalan bung.

Kimpalan bung yang betul memerlukan a kimpalan fillet dengan panjang kaki minimum 4mm dan cantuman lengkap pada kedua-dua tapak bung dan permukaan luar cangkang. Kimpalan mestilah berterusan di sekeliling lilitan penuh—sebarang keliangan atau retakan kawah menjadi tapak permulaan keletihan. Dalam ujian yang merosakkan, kimpalan bung dengan panjang kaki kurang daripada 3mm gagal pada 15,000-25,000 kitaran getaran, manakala kimpalan dengan panjang kaki 4-5mm melebihi 100,000 kitaran. Bahan bung mesti sepadan dengan cangkerang: 409 bung pada 409 cangkang, 441 pada 441. Bahan bung tidak padan menyebabkan kakisan galvanik dipercepatkan oleh kondensat ekzos, mengurangkan kekuatan kimpalan sebanyak 40% dalam tempoh dua tahun perkhidmatan.

Kaedah Pemeriksaan: Melangkaui Pemeriksaan Visual

Pemeriksaan visual menangkap hanya 12% daripada kecacatan kimpalan dalam komponen penukar pemangkin mengikut data audit kualiti. Protokol pemeriksaan minimum yang boleh diterima termasuk ujian penembus pewarna (PT) untuk retak permukaan dan ujian radiografi (RT) untuk keliangan dalaman . PT mendedahkan retakan sehalus 0.1mm lebar, tetapi memerlukan tafsiran mahir. Positif palsu berlaku pada 8-10% kimpalan tahan karat ferit disebabkan oleh oksida permukaan. RT, walaupun lebih mahal, mengesan kekurangan gabungan, kemasukan sanga, dan keliangan gas sehingga diameter 0.5mm. Untuk pengeluaran volum tinggi, ujian tatasusunan arus pusaran automatik mencapai 95% kadar pengesanan kecacatan pada masa kitaran 3-5 saat setiap kimpalan, tetapi memerlukan penentukuran berasingan untuk setiap geometri komponen.

Ujian yang merosakkan harus dilakukan pada satu komponen setiap 500 unit. Potong keratan rentas kimpalan, gores dengan asid oksalik untuk mendedahkan zon gabungan, dan ukur peratusan penembusan dan lebar HAZ. Tolak mana-mana kumpulan di mana purata penembusan jatuh di bawah 80% atau lebih daripada 2% daripada kimpalan menunjukkan kesan terbakar . Kekalkan fotomikrograf keratan rentas sebagai dokumentasi kualiti untuk audit pelanggan.

Keletihan Kitaran Terma: Pembunuh Dunia Sebenar

Komponen penukar pemangkin yang dikimpal tidak gagal akibat beban lampau statik—ia gagal akibat kelesuan haba kitaran rendah. Setiap permulaan dan penutupan enjin mengitar penukar daripada suhu ambien kepada 600-900°C. Lebih 120,000 batu, penukar mengalami kira-kira 4,000 hingga 6,000 kitaran haba penuh . Sambungan kimpalan mengalami ketegangan plastik kitaran kerana logam kimpalan dan logam asas mempunyai pekali pengembangan haba yang sedikit berbeza. Kimpalan tahan karat ferit mengembang pada 11-12 µm/m·K, manakala logam asas mengembang pada 10.5-11 µm/m·K. Ketidakpadanan 0.5-1.0 µm/m·K ini menghasilkan 0.3-0.5% ketegangan plastik setiap kitaran.

Ujian menunjukkan bahawa kimpalan dengan jejari jari kaki licin dan tiada potongan melemah bertahan 5,000 kitaran , manakala mereka yang mempunyai sudut jari kaki yang tajam gagal pada 1,500-2,000 kitaran. Pengisaran selepas kimpalan untuk menggabungkan kaki kimpalan ke dalam logam asas meningkatkan hayat keletihan sebanyak 300% dengan menghapuskan penaik tekanan. Kimpalan laser menghasilkan jejari jari kaki yang licin secara semula jadi dan tidak memerlukan pasca pemprosesan. Untuk komponen GTAW, mandatkan operasi mengadun jari kaki menggunakan burr karbida atau roda kepak yang melelas—operasi selama 30 saat bagi setiap komponen yang mengurangkan tuntutan waranti sebanyak 56% berdasarkan data medan.

Gas Perisai dan Kawalan Pencemaran

Untuk GTAW komponen penukar pemangkin yang dikimpal, komposisi gas pelindung secara langsung mempengaruhi warna kimpalan dan rintangan kakisan. Argon tulen menghasilkan kimpalan yang boleh diterima tetapi meninggalkan permukaan kelabu yang teroksida . Menambah 2-5% hidrogen kepada argon meningkatkan pemindahan haba dan menghasilkan kemasan perak yang cerah. Walau bagaimanapun, gas yang mengandungi hidrogen menyebabkan kerosakan hidrogen dalam kimpalan tahan karat ferit jika terdapat lembapan dalam sistem. Alternatif yang lebih selamat ialah argon dengan 1-3% nitrogen, yang menstabilkan fasa ferit dan mengurangkan pemendakan karbida.

Pencemaran daripada minyak, gris atau habuk kedai adalah malapetaka. Kajian terhadap 250 kegagalan bidang mendapati bahawa kimpalan yang tercemar dengan hidrokarbon sebanyak 0.1 mg/cm² menghasilkan keliangan dan keretakan pada 3x kadar kimpalan bersih . Protokol pembersihan yang diperlukan: nyahgris semua komponen dalam larutan alkali, bilas dengan air ternyahion, dan keringkan pada suhu 80°C selama 10 minit. Kimpalan dalam masa 4 jam selepas pembersihan. Jika kimpalan mesti ditangguhkan, simpan komponen dalam beg tertutup dengan bahan pengering. Komponen yang tercemar tidak boleh diselamatkan dengan mengelap—bahan cemar menyerap ke dalam lapisan oksida permukaan dan memerlukan pelucutan kimia.

Saiz Kimpalan untuk Pendakap Pemasangan dan Perisai Haba

Pendakap pelekap dan perisai haba yang dipasang pada komponen penukar pemangkin yang dikimpal memerlukan saiz kimpalan yang berbeza daripada jahitan cangkerang. Kurungan mengalami beban mekanikal daripada getaran kenderaan dan hentaman jalan raya, bukan hanya berbasikal haba. Panjang kaki kimpalan fillet minimum untuk pendakap hendaklah sama dengan nipis dua bahagian yang dicantum. Untuk pendakap 3mm yang dikimpal pada cangkerang 2mm, gunakan a Minimum panjang kaki 2mm . Sambungan pusingan lebih disukai berbanding sendi punggung untuk lampiran pendakap kerana ia memberikan kekuatan statik 40% lebih tinggi di bawah beban kulit.

Kimpalan pelindung haba memberikan cabaran yang unik: perisai biasanya tebal 0.8-1.0mm dan mudah terbakar. guna GTAW berdenyut pada puncak 20-30 amp, latar belakang 5-8 amp , dengan kelajuan perjalanan 8-10 inci seminit. Kimpalan titik rintangan adalah alternatif untuk lampiran pelindung haba, menghasilkan nuget diameter 5mm pada 50-60 sambungan seminit. Walau bagaimanapun, kimpalan titik rintangan menghasilkan kepekatan tegasan pada pinggir nugget, dan ujian keletihan menunjukkan ia gagal 35% lebih awal daripada kimpalan fillet GTAW berterusan di bawah kitaran haba. Untuk aplikasi yang memerlukan ketahanan lebih daripada 80,000 batu, nyatakan kimpalan berterusan walaupun masa kitaran lebih lama.

Pembaikan Kimpalan: Bila dan Bagaimana

Pembaikan kimpalan komponen penukar pemangkin yang rosak boleh dilakukan tetapi terhad. Sebarang kecacatan kimpalan yang memerlukan pembaikan mesti dikisar sepenuhnya sebelum mengimpal semula . Kimpalan ke atas kecacatan sedia ada tanpa penyingkiran tidak dibenarkan—ini menghasilkan zon kedua yang terjejas haba dalam struktur mikro yang sudah lemah, mengurangkan hayat keletihan sebanyak 70-80% berbanding dengan kimpalan satu laluan. Bilangan maksimum pembaikan yang dibenarkan bagi setiap komponen ialah satu. Dua pembaikan menghasilkan kerosakan mikrostruktur terkumpul yang gagal pada <500 kitaran haba tanpa mengira kualiti kimpalan.

Selepas pembaikan kimpalan, komponen mesti lulus kriteria pemeriksaan yang sama seperti pengeluaran asal: ujian penembus pewarna untuk kecacatan permukaan dan ujian radiografi untuk integriti dalaman. Selain itu, kawasan pembaikan mesti menjalani ujian kekerasan—kimpalan yang dibaiki dan HAZ di sekelilingnya tidak boleh melebihi 250 HV (kekerasan Vickers) pada tahan karat ferit. Kekerasan melebihi 280 HV menunjukkan input haba yang berlebihan semasa pembaikan, yang menghasilkan martensit rapuh yang retak semasa servis. Tolak sebarang kimpalan pembaikan yang melebihi had kekerasan ini.
